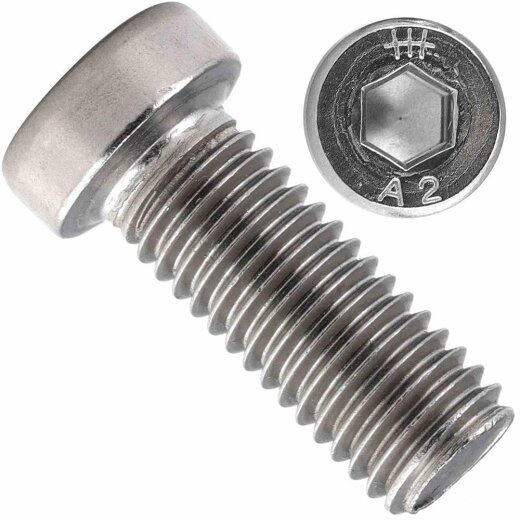

Zylinderschrauben mit Innensechskant niedriger Kopf DIN 7984 Edelstahl A2
Zylinderschrauben DIN 7984 aus Edelstahl A2 mit Innensechskant und niedrigem Kopf werden eingesetzt, wenn eine stabile Verschraubung bei gleichzeitig geringer Bauhöhe erforderlich ist.
Durch die reduzierte Kopfhöhe eignen sich diese Schrauben ideal für Anwendungen mit begrenztem Bauraum, bei denen Standard-Zylinderkopfschrauben (DIN 912) zu hoch wären.
Einsatzbereiche
Typische Einsatzbereiche für dieses Produkt sind:
- Maschinenbau
- Anlagenbau
- Fahrzeugtechnik
- Möbelbau
- Metallbau
- Enge Einbauräume
- Außenbereich
- Feuchträume
Praxis und Vorteile
Diese Schrauben werden verwendet, wenn eine kompakte Bauweise und gleichzeitig eine hohe Festigkeit der Verbindung erforderlich ist.
- Niedriger Kopf für geringe Bauhöhe
- Ideal bei Platzmangel
- Innensechskant für präzises Anziehen
- Hohe Belastbarkeit trotz kompakter Bauform
- Geeignet für Metall und Maschinenbau
- Vollgewinde für sichere Verbindung
Technische Übersicht
| d - Gewinde |
l - Länge |
b - Gewindelänge |
t |
s - Durchmesser Antrieb |
k - Kopfhöhe |
d1 - Kopfdurchmesser |
Material |
| M3 |
von 3 bis 50 |
12 |
1,5 |
2 |
2 |
5,5 |
Edelstahl A2 |
| M4 |
von 4 bis 60 |
14 |
2,3 |
2,5 |
2,8 |
7 |
Edelstahl A2 |
| M5 |
von 5 bis 80 |
16 |
2,7 |
3 |
3,5 |
8,5 |
Edelstahl A2 |
| M6 |
von 6 bis 120 |
18 |
2 |
4 |
4 |
10 |
Edelstahl A2 |
| M8 |
von 8 bis 120 |
22 |
2,8 |
5 |
5 |
13 |
Edelstahl A2 |
| M10 |
von 12 bis 120 |
26 |
4,5 |
7 |
6 |
16 |
Edelstahl A2 |
| M12 |
von 16 bis 120 |
30 |
5 |
8 |
7 |
18 |
Edelstahl A2 |
| M16 |
von 20 bis 150 |
38 |
5,5 |
12 |
9 |
24 |
Edelstahl A2 |
| M20 |
von 30 bis 150 |
46 |
7,5 |
14 |
11 |
30 |
Edelstahl A2 |
Passende Produkte
Materialeigenschaften
Edelstahl A2 bietet eine gute Korrosionsbeständigkeit und eignet sich für Anwendungen im Innenbereich sowie im Außenbereich.
FAQ
Wann werden DIN 7984 Schrauben verwendet?
Wenn eine geringe Bauhöhe erforderlich ist und Standard-Schrauben zu hoch wären.
Was ist der Unterschied zu DIN 912?
DIN 7984 hat einen deutlich niedrigeren Kopf und eignet sich für enge Einbauräume.
Sind sie für den Außenbereich geeignet?
Ja, Edelstahl A2 ist korrosionsbeständig und für den Außeneinsatz geeignet.
