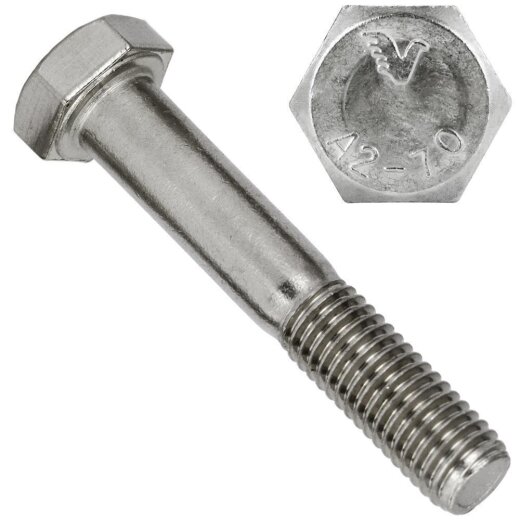

Sechskantschrauben mit Schaft DIN 931 Edelstahl A2
Sechskantschrauben DIN 931 aus Edelstahl A2 mit Teilgewinde sind für hochbelastbare Verbindungen im Maschinenbau, Stahlbau und in technischen Konstruktionen ausgelegt.
Durch den Schaft (Teilgewinde) ermöglichen diese Schrauben eine bessere Kraftübertragung und exakte Führung der verbundenen Bauteile.
Einsatzbereiche
Typische Einsatzbereiche:
- Maschinenbau
- Stahlbau
- Fahrzeugtechnik
- Konstruktionen mit hoher Belastung
- Holz-Metall-Verbindungen
- Außenbereich
Praxis und Vorteile
Diese Schrauben werden eingesetzt, wenn präzise und belastbare Verbindungen erforderlich sind.
- Teilgewinde für optimale Kraftübertragung
- Bessere Führung durch glatten Schaft
- Reduzierter Verschleiß im Gewindebereich
- Ideal für Durchsteckmontagen
- Hohe Stabilität bei dynamischer Belastung
- Korrosionsbeständig durch Edelstahl A2
Technische Zeichnung und Maße
-
d = Nenndurchmesser
-
b = Gewindelänge (abhängig von der Schraubenlänge)
-
k = Kopfhöhe
-
s = Schlüsselweite
-
e = Eckmaß
Hinweis: Die Gewindelänge (b) variiert je nach Schraubenlänge (l):
- l < 125 mm
- 125 mm < l < 200 mm
- l > 200 mm
| d |
b (l<125) |
b (125<l<200) |
b (l>200) |
k |
e |
s |
Material |
| M5 |
16 |
- |
- |
3,5 |
8,79 |
8 |
A2 |
| M6 |
18 |
24 |
- |
4 |
11,05 |
10 |
A2 |
| M8 |
22 |
28 |
41 |
5,3 |
14,38 |
13 |
A2 |
| M10 |
26 |
32 |
45 |
6,4 |
18,9 |
17 |
A2 |
| M12 |
30 |
36 |
49 |
7,5 |
21,1 |
19 |
A2 |
| M14 |
34 |
40 |
53 |
8,8 |
24,49 |
22 |
A2 |
| M16 |
38 |
44 |
57 |
10 |
26,75 |
24 |
A2 |
| M20 |
42 |
48 |
61 |
11,5 |
30,14 |
27 |
A2 |
Passende Produkte
Materialeigenschaften
Edelstahl A2 bietet eine hohe Korrosionsbeständigkeit und eignet sich ideal für Anwendungen im Außenbereich sowie in feuchten Umgebungen.
FAQ
Was ist der Unterschied zwischen DIN 931 und DIN 933?
DIN 931 hat ein Teilgewinde (Schaft), während DIN 933 ein Vollgewinde besitzt.
Wann sollte man DIN 931 verwenden?
Bei Verbindungen, bei denen hohe Kräfte übertragen werden und eine präzise Führung erforderlich ist.
Ist das Produkt für den Außenbereich geeignet?
Ja, Edelstahl A2 bietet eine gute Korrosionsbeständigkeit.
