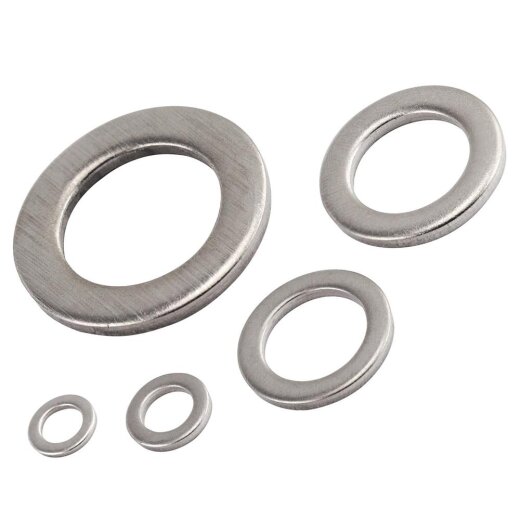

Scheiben für Zylinderschrauben DIN 433 Edelstahl A2
Scheiben DIN 433 aus Edelstahl A2 sind speziell für Zylinderschrauben konzipiert und besitzen einen kleineren Außendurchmesser als Standard-Unterlegscheiben.
Sie ermöglichen eine präzise Auflage, ohne über den Schraubenkopf hinauszuragen, und eignen sich ideal für kompakte und technische Anwendungen.
Einsatzbereiche
Typische Einsatzbereiche:
- Maschinenbau
- Feinmechanik
- Elektrotechnik
- Modellbau
- Gerätebau
- Präzisionsmontage
Praxis und Vorteile
Diese Scheiben werden eingesetzt, wenn wenig Bauraum vorhanden ist und eine saubere Auflagefläche für Zylinderschrauben benötigt wird.
- Kleiner Außendurchmesser nach DIN 433
- Perfekt für Zylinderschrauben (DIN 912 / ISO 14579)
- Kein Überstand über den Schraubenkopf
- Ideal für enge Einbauräume
- Korrosionsbeständig durch Edelstahl A2
- Saubere und präzise Montage
Technische Übersicht
-
d = Für Schrauben
-
d₁ = Lochdurchmesser
-
t = Außendurchmesser
-
s = Dicke
| Für Schrauben |
d₁ (mm) |
t (mm) |
s (mm) |
Material |
| M1,4 |
1,5 |
3 |
0,3 |
A2 |
| M1,6 |
1,7 |
3,5 |
0,3 |
A2 |
| M1,8 |
1,9 |
4 |
0,3 |
A2 |
| M2 |
2,2 |
4,5 |
0,3 |
A2 |
| M2,3 |
2,5 |
5 |
0,5 |
A2 |
| M2,5 |
2,7 |
5 |
0,5 |
A2 |
| M2,6 |
2,8 |
5 |
0,5 |
A2 |
| M3 |
3,2 |
6 |
0,5 |
A2 |
| M3,5 |
3,7 |
7 |
0,5 |
A2 |
| M4,5 |
4,3 |
8 |
0,5 |
A2 |
| M5 |
5,3 |
9 |
1 |
A2 |
| M6 |
6,4 |
11 |
1,6 |
A2 |
| M7 |
8,4 |
15 |
1,6 |
A2 |
| M10 |
10,5 |
18 |
1,6 |
A2 |
| M12 |
13 |
20 |
2 |
A2 |
| M14 |
15 |
24 |
2,5 |
A2 |
| M16 |
17 |
28 |
2,5 |
A2 |
| M18 |
19 |
30 |
2,5 |
A2 |
| M20 |
21 |
34 |
3 |
A2 |
Passende Produkte
Materialeigenschaften
Edelstahl A2 bietet eine hohe Korrosionsbeständigkeit und eignet sich ideal für Anwendungen im Innenbereich sowie im Außenbereich.
FAQ
Wofür werden Scheiben DIN 433 verwendet?
Sie werden speziell für Zylinderschrauben eingesetzt, um eine kompakte und saubere Auflage zu gewährleisten.
Was ist der Unterschied zu DIN 125?
DIN 433 hat einen kleineren Außendurchmesser und ist für kompakte Anwendungen optimiert.
Wann sollte man DIN 433 verwenden?
Wenn wenig Platz vorhanden ist und die Scheibe nicht über den Schraubenkopf hinausragen soll.
