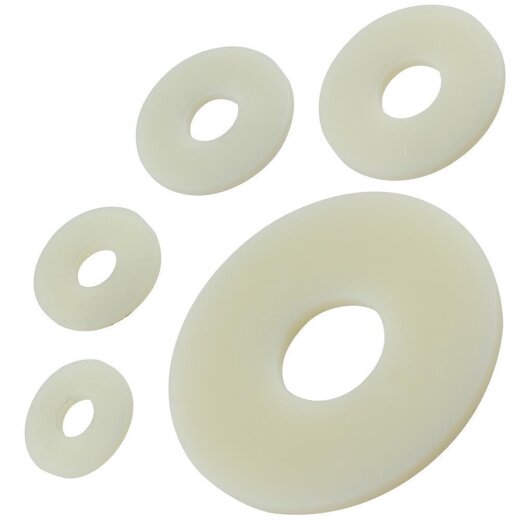

Große Unterlegscheiben DIN 9021 Polyamid PA
Große Unterlegscheiben DIN 9021 aus Polyamid (PA) werden eingesetzt, wenn eine besonders große Auflagefläche, Oberflächenschutz und elektrische Isolation erforderlich sind.
Im Vergleich zu DIN 125 besitzen Unterlegscheiben nach DIN 9021 einen deutlich größeren Außendurchmesser und verteilen die auftretenden Kräfte besser auf empfindliche oder weiche Werkstoffe.
Einsatzbereiche
Typische Einsatzbereiche:
- Maschinenbau
- Modellbau
- Leichtbau
- Elektronik und Elektrotechnik
- Möbelbau
- Montage empfindlicher Oberflächen
Praxis und Vorteile
Diese Scheiben werden verwendet, wenn eine größere Auflagefläche als bei DIN 125 benötigt wird und gleichzeitig Metallkontakt vermieden werden soll.
- Große Auflagefläche nach DIN 9021
- Elektrisch isolierend
- Korrosionsfrei
- Schutz empfindlicher Oberflächen
- Ideal für Kunststoffe, Holz und Leichtbau
- Keine Kontaktkorrosion mit Metallen
- Sehr geringes Eigengewicht
Technische Übersicht
| Für Schrauben |
d1 (mm) |
d2 max. (mm) |
s (mm) |
Material |
| M2,5 |
2,7 |
8 |
0,8 |
Polyamid PA |
| M3 |
3,2 |
9 |
0,8 |
Polyamid PA |
| M3,5 |
3,7 |
11 |
0,8 |
Polyamid PA |
| M4 |
4,3 |
12 |
1 |
Polyamid PA |
| M5 |
5,3 |
15 |
1,2 |
Polyamid PA |
| M6 |
6,4 |
18 |
1,6 |
Polyamid PA |
| M7 |
7,4 |
22 |
2 |
Polyamid PA |
| M8 |
8,4 |
24 |
2 |
Polyamid PA |
| M10 |
10,5 |
30 |
2,5 |
Polyamid PA |
| M12 |
13 |
37 |
3 |
Polyamid PA |
| M14 |
15 |
44 |
3 |
Polyamid PA |
| M16 |
17 |
50 |
3 |
Polyamid PA |
| M18 |
19 |
56 |
4 |
Polyamid PA |
| M20 |
22 |
60 |
4 |
Polyamid PA |
| M24 |
26 |
72 |
5 |
Polyamid PA |
| M27 |
28 |
78 |
5 |
Polyamid PA |
| M30 |
33 |
92 |
6 |
Polyamid PA |
| M36 |
39 |
110 |
8 |
Polyamid PA |
Passende Produkte
Materialeigenschaften
Polyamid (PA) ist leicht, korrosionsfrei und elektrisch isolierend. Das Material eignet sich besonders für technische Anwendungen, bei denen Metallkontakt vermieden und empfindliche Oberflächen geschützt werden sollen.
FAQ
Wofür werden große Unterlegscheiben DIN 9021 aus Polyamid verwendet?
Sie werden zur Lastverteilung, elektrischen Isolation und zum Schutz empfindlicher Oberflächen eingesetzt.
Was ist der Unterschied zu DIN 125?
DIN 9021 besitzt einen deutlich größeren Außendurchmesser und verteilt die Kräfte auf eine größere Fläche.
Sind Polyamid-Scheiben für den Außenbereich geeignet?
Ja, sie sind korrosionsfrei, jedoch für leichte bis mittlere technische Anwendungen ausgelegt.
