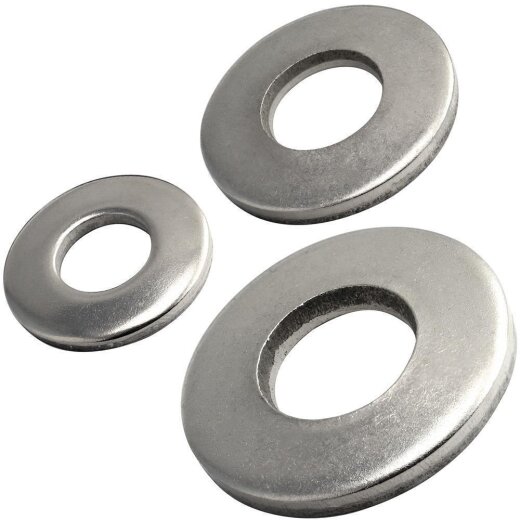

Spannscheiben für Schraubenverbindungen DIN 6796 Edelstahl A2
Spannscheiben DIN 6796 aus Edelstahl A2 sind federnde Sicherungsscheiben, die speziell zur Sicherung von hochbelasteten Schraubenverbindungen entwickelt wurden.
Sie wirken wie Tellerfedern und sorgen dafür, dass die Vorspannkraft in der Verbindung auch bei Vibrationen, Setzerscheinungen oder Temperaturschwankungen erhalten bleibt.
Einsatzbereiche
Typische Einsatzbereiche:
- Maschinenbau
- Anlagenbau
- Stahlkonstruktionen
- Fahrzeugtechnik
- Schwingungsbelastete Verbindungen
- Elektrotechnik
Praxis und Vorteile
Diese Scheiben werden eingesetzt, wenn Schraubenverbindungen dauerhaft gesichert und gegen Lockerung geschützt werden müssen.
- Federnde Wirkung (Tellerfeder-Prinzip)
- Verhindert selbstständiges Lösen der Schraube
- Konstante Vorspannkraft in der Verbindung
- Kompensation von Setzerscheinungen
- Ideal bei Vibrationen und dynamischer Belastung
- Hohe Belastbarkeit
- Korrosionsbeständig durch Edelstahl A2
Technische Übersicht
-
d = Innendurchmesser (für Schrauben)
-
d₁ = Außendurchmesser
-
h = Höhe (federnd)
-
s = Materialstärke
| Für Gewinde |
d (mm) |
d₁ (mm) |
h max. (mm) |
h min. (mm) |
s (mm) |
Material |
| M2,5 |
2,7 |
6 |
0,72 |
0,61 |
0,5 |
A2 |
| M3 |
3,2 |
7 |
0,85 |
0,72 |
0,6 |
A2 |
| M4 |
4,3 |
9 |
1,3 |
1,12 |
1,6 |
A2 |
| M5 |
5,3 |
11 |
1,55 |
1,35 |
1,2 |
A2 |
| M6 |
6,4 |
14 |
2 |
1,7 |
1,5 |
A2 |
| M8 |
8,4 |
18 |
2,6 |
2,24 |
2 |
A2 |
| M10 |
10,5 |
23 |
3,2 |
2,8 |
2,5 |
A2 |
| M12 |
13 |
29 |
3,95 |
3,43 |
3 |
A2 |
| M14 |
15 |
35 |
4,65 |
3,04 |
3,5 |
A2 |
| M16 |
17 |
39 |
5,25 |
3,58 |
4 |
A2 |
| M18 |
19 |
42 |
5,8 |
5,08 |
4,5 |
A2 |
| M20 |
21 |
45 |
6,4 |
5,6 |
5 |
A2 |
| M24 |
25 |
56 |
7,75 |
6,77 |
6 |
A2 |
Passende Produkte
Materialeigenschaften
Edelstahl A2 bietet eine hohe Korrosionsbeständigkeit und eignet sich ideal für Anwendungen im Innenbereich sowie im Außenbereich.
FAQ
Was ist der Unterschied zu normalen Unterlegscheiben?
Spannscheiben DIN 6796 wirken federnd und sichern die Schraubverbindung aktiv gegen Lösen.
Wann sollte man Spannscheiben verwenden?
Bei Verbindungen mit Vibrationen, wechselnden Belastungen oder Setzerscheinungen.
Sind sie für den Außenbereich geeignet?
Ja, Edelstahl A2 ist korrosionsbeständig und für viele Außenanwendungen geeignet.
