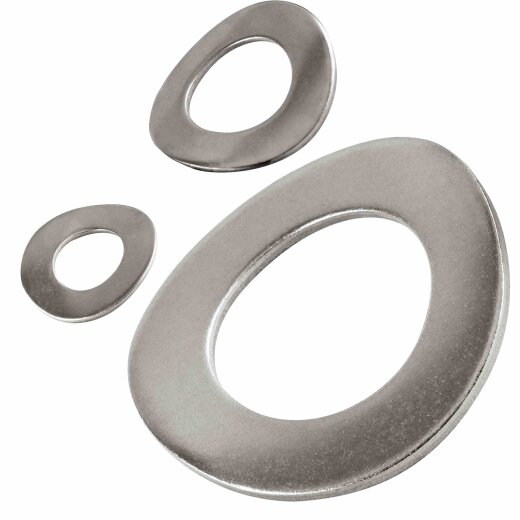

Federscheiben DIN 137 Form B gewellt Edelstahl A2
Federscheiben DIN 137 Form B (gewellt) aus Edelstahl A2 werden zur Sicherung von Schraubverbindungen eingesetzt. Durch ihre gewellte Form erzeugen sie eine Federwirkung und halten die Vorspannkraft in der Verbindung aufrecht.
Einsatzbereiche
Typische Einsatzbereiche für dieses Produkt sind:
- Maschinenbau
- Elektrotechnik
- Metallbau
- Außenbereich
- Feuchträume
Praxis und Vorteile
Federscheiben DIN 137 Form B wirken als elastisches Element in Schraubverbindungen. Sie gleichen Setzverluste aus und reduzieren das Risiko des selbstständigen Lösens durch Vibrationen.
Die gewellte Bauform ermöglicht eine gleichmäßige Federkraft bei geringer Bauhöhe und eignet sich besonders für empfindliche Bauteile oder Anwendungen mit begrenztem Bauraum.
Sie werden häufig in Kombination mit Schrauben und Muttern eingesetzt, um die Vorspannung dauerhaft zu sichern.
Technische Übersicht
| Für Schrauben |
Innendurchmesser d1 (mm) |
Außendurchmesser d2 (mm) |
Dicke s (mm) |
Material |
| M3 |
3,2 |
8 |
0,5 |
Edelstahl A2 |
| M3,5 |
3,7 |
8 |
0,5 |
Edelstahl A2 |
| M4 |
4,3 |
9 |
0,5 |
Edelstahl A2 |
| M5 |
5,3 |
11 |
0,5 |
Edelstahl A2 |
| M6 |
6,4 |
12 |
0,5 |
Edelstahl A2 |
| M7 |
7,4 |
14 |
0,8 |
Edelstahl A2 |
| M8 |
8,4 |
15 |
0,8 |
Edelstahl A2 |
| M10 |
10,5 |
21 |
1 |
Edelstahl A2 |
| M12 |
13 |
24 |
1,2 |
Edelstahl A2 |
| M14 |
15 |
28 |
1,6 |
Edelstahl A2 |
| M16 |
17 |
30 |
1,6 |
Edelstahl A2 |
| M18 |
19 |
34 |
1,6 |
Edelstahl A2 |
| M20 |
21 |
36 |
1,6 |
Edelstahl A2 |
| M22 |
23 |
40 |
1,8 |
Edelstahl A2 |
| M24 |
25 |
44 |
1,8 |
Edelstahl A2 |
Passende Produkte
Materialeigenschaften
Edelstahl A2 bietet eine gute Korrosionsbeständigkeit und eignet sich für Anwendungen im Innenbereich sowie im Außenbereich.
FAQ
Wofür werden Federscheiben DIN 137 verwendet?
Sie dienen zur Sicherung von Schraubverbindungen durch Federwirkung und halten die Vorspannkraft konstant.
Was bedeutet Form B (gewellt)?
Form B bezeichnet eine gewellte Ausführung, die eine gleichmäßige Federkraft erzeugt.
Wann werden Federscheiben eingesetzt?
Bei Verbindungen mit Vibrationen oder Setzverhalten, um ein Lösen der Schraube zu verhindern.
