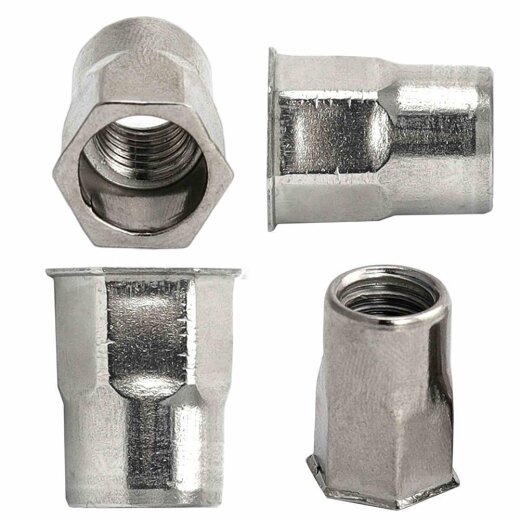

Einnietmuttern kleiner Senkkopf, Teilsechskantschaft offen Edelstahl A2
Einnietmuttern mit kleinem Senkkopf und Teilsechskantschaft aus Edelstahl A2 ermöglichen die Herstellung belastbarer Innengewinde in dünnwandigen Materialien wie Blech, Profilen oder Gehäusen.
Der kleine Senkkopf sorgt für einen nahezu bündigen Sitz, während der Teilsechskantschaft einen besonders hohen Verdrehschutz im Material gewährleistet.
Technische Zeichnung
Einsatzbereiche
Typische Einsatzbereiche:
- Blechverarbeitung
- Maschinenbau
- Gehäusebau
- Fahrzeugtechnik
- Montagearbeiten
- Außenbereich
Praxis und Vorteile
Diese Ausführung wird verwendet, wenn ein bündiger Sitz mit gleichzeitig maximalem Verdrehschutz erforderlich ist.
- Kleiner Senkkopf für nahezu bündige Oberfläche
- Teilsechskantschaft verhindert Mitdrehen zuverlässig
- Ideal für hohe Drehmomente
- Montage von nur einer Seite möglich
- Geeignet für dünne Bleche und Profile
- Korrosionsbeständig durch Edelstahl A2
Technische Übersicht
Die Abmessungen sind wie folgt definiert:
-
d = Lochdurchmesser
-
d2 = Schaftdurchmesser
-
d3 = Setzkopfdurchmesser
-
e = Schlüsselweite (Sechskant)
-
l1 = Länge
-
l2 = Setzbereich
-
k = Senkkopfhöhe
-
Klemmbereich = Materialstärke
| d |
l1 |
d2 |
d3 |
l2 |
k |
e |
Klemmbereich (mm) |
Material |
| M3 |
9 |
5 |
5,6 |
4,5 |
0,35 |
5,45 |
0,3–1,5 |
A2 |
| M4 |
12 |
6 |
7 |
6 |
0,6 |
6,8 |
0,5–2,0 |
A2 |
| M5 |
14 |
7 |
8 |
7,5 |
0,6 |
7,9 |
0,5–2,5 |
A2 |
| M6 |
16 |
8,9 |
10 |
6,3 |
0,6 |
10 |
0,5–3,0 |
A2 |
| M8 |
17 |
10,9 |
12 |
6,8 |
0,6 |
12,1 |
0,5–3,0 |
A2 |
| M10 |
20,5 |
12,9 |
14 |
9 |
0,6 |
14,7 |
1,0–4,0 |
A2 |
| M12 |
24 |
15,9 |
17,5 |
9,3 |
0,6 |
17,6 |
1,0–4,0 |
A2 |
Passende Produkte
Materialeigenschaften
Edelstahl A2 bietet eine hohe Korrosionsbeständigkeit und eignet sich ideal für den Einsatz im Außenbereich.
FAQ
Was ist der Vorteil eines Teilsechskantschafts?
Der Sechskant sorgt für einen formschlüssigen Sitz und verhindert zuverlässig das Mitdrehen im Material.
Wann sollte diese Variante verwendet werden?
Wenn hohe Drehmomente auftreten und maximale Verdrehsicherheit erforderlich ist.
Was bedeutet kleiner Senkkopf?
Der Kopf liegt nahezu bündig im Material und sorgt für eine saubere Oberfläche.
