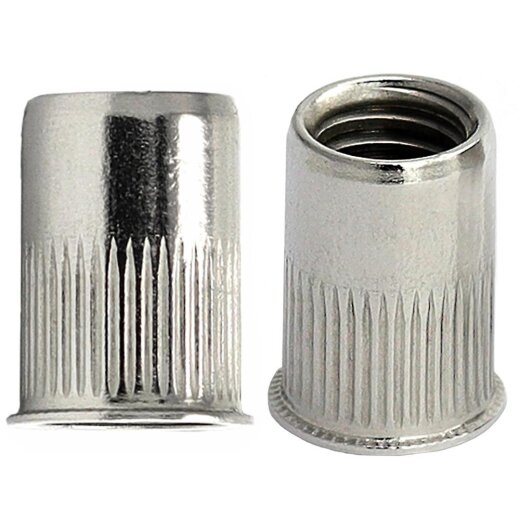

Einnietmuttern kleiner Senkkopf, Rundschaft offen gerändelt Edelstahl A2
Einnietmuttern mit kleinem Senkkopf, Rundschaft und Rändelung aus Edelstahl A2 ermöglichen die Herstellung belastbarer Innengewinde in dünnwandigen Materialien wie Blech, Profilen oder Kunststoff.
Durch die offene Bauform und den gerändelten Schaft wird ein sicherer Halt im Material gewährleistet. Der kleine Senkkopf mit geringer Setzkopfhöhe eignet sich besonders für Anwendungen, bei denen eine nahezu bündige und saubere Oberfläche gefordert ist.
Einsatzbereiche
Typische Einsatzbereiche für dieses Produkt sind:
- Blechverarbeitung
- Maschinenbau
- Gehäusebau
- Fahrzeugtechnik
- Montagearbeiten
- Außenbereich
Praxis und Vorteile
Einnietmuttern werden eingesetzt, wenn von einer Seite ein belastbares Innengewinde in dünnen Materialien benötigt wird. Die Ausführung mit kleinem Senkkopf ist besonders geeignet, wenn der Kopf möglichst flach aufliegen und die Oberfläche nur minimal auftragen soll.
- Erzeugt belastbare Innengewinde in dünnen Blechen
- Montage von nur einer Seite möglich
- Rändelung verhindert Mitdrehen im Material
- Kleiner Senkkopf für eine nahezu bündige Oberfläche
- Geringe Setzkopfhöhe mit k = 0,8 mm bis 1,0 mm je nach Größe
- Geeignet für Serienmontage
- Korrosionsbeständig durch Edelstahl A2
Technische Übersicht
Die Abmessungen der Einnietmuttern kleiner Senkkopf sind wie folgt definiert:
-
d = Lochdurchmesser
-
d2 = Schaftdurchmesser
-
d3 = Kopfdurchmesser
-
l1 = Gesamtlänge
-
l2 = Schlüssellänge / Setzbereich
-
k = Senkkopfhöhe
-
Klemmbereich = Materialstärke
Die Variante mit kleinem Senkkopf zeichnet sich durch kompakte Kopfabmessungen aus. Je nach Größe liegen die Kopfdurchmesser d3 zwischen 5,8 mm und 17,6 mm. Die Setzkopfhöhe k beträgt 0,8 mm bei M3 bis M8 und 1,0 mm bei M10 bis M12. Der Klemmbereich deckt je nach Größe Materialstärken von 0,5 mm bis 3,5 mm ab.
| d |
l1 |
d2 |
d3 |
l2 |
k |
Klemmbereich (mm) |
Material |
| M3 |
9 |
4,8 |
5,8 |
4,5 |
0,8 |
0,5-2,0 |
Edelstahl A2 |
| M4 |
10 |
5,9 |
7 |
5,2 |
0,8 |
0,5-2,5 |
Edelstahl A2 |
| M5 |
11,5 |
6,9 |
8 |
5,7 |
0,8 |
0,5-2,5 |
Edelstahl A2 |
| M6 |
14 |
8,9 |
10 |
6,5 |
0,8 |
0,5-3,0 |
Edelstahl A2 |
| M8 |
15,5 |
10,9 |
12 |
7,5 |
0,8 |
0,5-3,0 |
Edelstahl A2 |
| M10 |
19,5 |
12,9 |
14,5 |
9 |
1 |
0,8-3,5 |
Edelstahl A2 |
| M12 |
24 |
15,9 |
17,6 |
10 |
1 |
1,5-3,5 |
Edelstahl A2 |
Passende Produkte
Materialeigenschaften
Edelstahl A2 bietet eine hohe Korrosionsbeständigkeit und ist ideal für den Einsatz im Außenbereich sowie in feuchten Umgebungen.
FAQ
Was ist eine Einnietmutter?
Eine Einnietmutter ist ein Befestigungselement zur Herstellung eines Innengewindes in dünnen Materialien.
Was bedeutet Klemmbereich?
Der Klemmbereich gibt die Materialstärke an, für die die Einnietmutter geeignet ist.
Warum ist der Schaft gerändelt?
Die Rändelung verhindert ein Mitdrehen der Mutter im Material.
