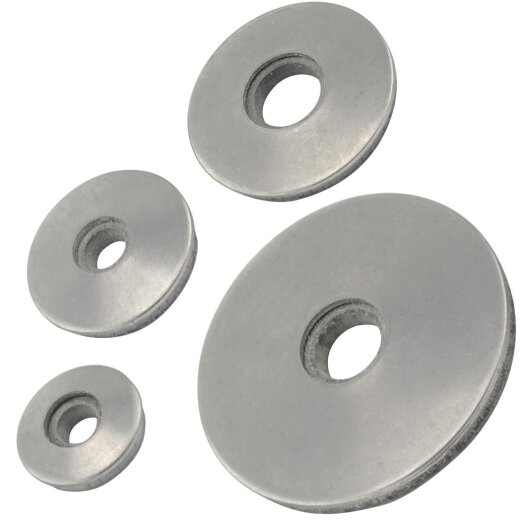

Dichtscheiben mit grauem EPDM Edelstahl A2
Dichtscheiben aus Edelstahl A2 mit grauer EPDM-Dichtung werden eingesetzt, um Schraubverbindungen zuverlässig gegen Wasser, Feuchtigkeit und Umwelteinflüsse abzudichten.
Die Kombination aus Edelstahl A2 und elastischem EPDM sorgt für eine langlebige Abdichtung und schützt gleichzeitig die Oberfläche des Materials.
Einsatzbereiche
Typische Einsatzbereiche:
- Dach- und Fassadenbau
- Außenbereich
- Feuchträume
- Blechverarbeitung
- Montagearbeiten
Praxis und Vorteile
Dichtscheiben werden verwendet, wenn eine Schraubverbindung zusätzlich gegen Feuchtigkeit abgedichtet werden muss.
- EPDM-Dichtung verhindert das Eindringen von Wasser
- Ideal für Außenanwendungen
- Ausgleich von Materialbewegungen durch elastische Dichtung
- Schutz der Oberfläche vor Beschädigung
- Langlebig und UV-beständig
- Korrosionsbeständig durch Edelstahl A2
Technische Eigenschaften
- Material Scheibe: Edelstahl A2
- Dichtung: EPDM (grau)
- Funktion: Abdichtung und Lastverteilung
- Einsatz: Innen- und Außenbereich
Passende Produkte
Technische Zeichnung und Maße
Die Dichtscheibe besteht aus einer Edelstahlscheibe (A2) mit aufvulkanisierter EPDM-Dichtung. Die Kombination sorgt für eine gleichmäßige Kraftverteilung und eine zuverlässige Abdichtung gegen Feuchtigkeit.
-
d₁ = Innendurchmesser (Lochdurchmesser – passend zur Schraube)
-
d₂ = Außendurchmesser
-
h₁ = Dicke der Edelstahlscheibe
-
h₂ = Dicke der EPDM-Dichtung
Die EPDM-Dichtung wird beim Anziehen der Schraube komprimiert und sorgt für eine dauerhafte Abdichtung gegen Wasser und Umwelteinflüsse.
| d₁ (mm) |
d₂ (mm) |
h₁ (mm) |
h₂ (mm) |
Material |
| 4,8 |
12 / 14 |
0,8 |
2 |
A2 + EPDM |
| 5,3 |
14 / 16 / 19 |
0,8 |
2 |
A2 + EPDM |
| 6,2 |
16 / 19 |
0,8 |
2 |
A2 + EPDM |
| 6,7 |
22 / 25 / 29 |
0,8 |
2 |
A2 + EPDM |
| 8,4 |
16 / 19 / 22 / 25 / 29 |
0,8 |
2 |
A2 + EPDM |
| 10,5 |
25 / 29 |
0,8 |
2 |
A2 + EPDM |
| 13 |
29 |
0,8 |
2 |
A2 + EPDM |
Materialeigenschaften
Edelstahl A2 bietet eine hohe Korrosionsbeständigkeit und eignet sich ideal für den Einsatz im Außenbereich. Die EPDM-Dichtung ist witterungsbeständig, elastisch und sorgt für eine dauerhafte Abdichtung.
FAQ
Wofür werden Dichtscheiben verwendet?
Sie dienen zur Abdichtung von Schraubverbindungen gegen Wasser und Feuchtigkeit.
Was ist EPDM?
EPDM ist ein elastischer Kunststoff, der besonders widerstandsfähig gegen Witterung, UV-Strahlung und Alterung ist.
Sind Dichtscheiben für den Außenbereich geeignet?
Ja, durch Edelstahl A2 und EPDM sind sie ideal für den Einsatz im Außenbereich geeignet.
