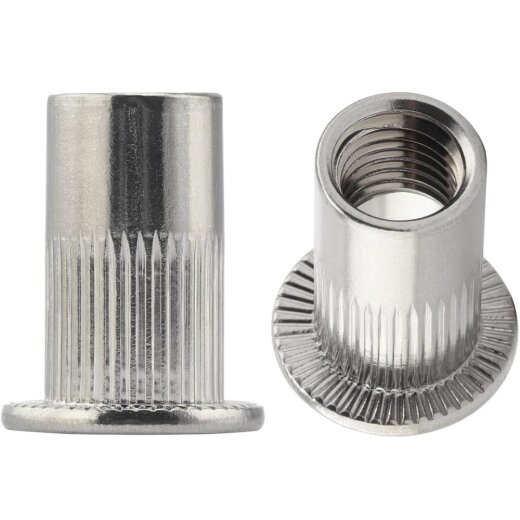

Flachkopf-Einnietmuttern, Rundschaft offen, gerändelt Edelstahl A2
Flachkopf-Einnietmuttern mit Rundschaft, offener Ausführung und Rändelung aus Edelstahl A2 ermöglichen die Herstellung belastbarer Innengewinde in dünnwandigen Materialien wie Blech, Profilen oder Gehäusen.
Der Flachkopf sorgt für eine größere Auflagefläche und erhöht die Stabilität der Verbindung. Die Rändelung verhindert ein Mitdrehen im Material und gewährleistet sicheren Halt.
Technische Zeichnung
Einsatzbereiche
Typische Einsatzbereiche für dieses Produkt sind:
- Blechverarbeitung
- Maschinenbau
- Gehäusebau
- Fahrzeugtechnik
- Montagearbeiten
- Außenbereich
Praxis und Vorteile
Flachkopf-Einnietmuttern werden eingesetzt, wenn eine stabile Verbindung mit großer Auflagefläche benötigt wird und kein bündiger Abschluss erforderlich ist.
- Große Auflagefläche durch Flachkopf
- Hohe Stabilität und Auszugswerte
- Montage von nur einer Seite möglich
- Rändelung verhindert Mitdrehen
- Ideal für dünne und weiche Materialien
- Korrosionsbeständig durch Edelstahl A2
Technische Übersicht
Die Abmessungen sind wie folgt definiert:
-
d = Lochdurchmesser
-
d2 = Schaftdurchmesser
-
d3 = Kopfdurchmesser
-
l = Länge
-
l2 = Setzbereich
-
k = Kopfhöhe
-
Klemmbereich = Materialstärke
| d |
l |
d2 |
d3 |
l2 |
k |
Klemmbereich (mm) |
Material |
| M3 |
10 |
4,9 |
7 |
4,7 |
0,9 |
0,5–2,0 |
Edelstahl A2 |
| M4 |
10 |
5,9 |
9 |
5,5 |
1 |
0,3–3,0 |
Edelstahl A2 |
| M4 |
11,5 |
5,9 |
9 |
7,5 |
1 |
3,1–4,0 |
Edelstahl A2 |
| M5 |
12 |
6,9 |
10 |
6 |
1 |
0,3–3,0 |
Edelstahl A2 |
| M5 |
15 |
6,9 |
10 |
8 |
1 |
3,1–4,0 |
Edelstahl A2 |
| M6 |
14,5 |
8,9 |
13 |
8 |
1,5 |
0,5–3,0 |
Edelstahl A2 |
| M6 |
16 |
8,9 |
13 |
10 |
1,5 |
3,1–4,5 |
Edelstahl A2 |
| M8 |
16 |
10,9 |
16 |
8,5 |
1,5 |
0,5–3,0 |
Edelstahl A2 |
| M8 |
18,5 |
10,9 |
16 |
11 |
1,5 |
3,1–5,5 |
Edelstahl A2 |
| M10 |
17 |
12,9 |
19 |
10 |
2 |
0,5–3,0 |
Edelstahl A2 |
| M10 |
22 |
12,9 |
19 |
13 |
2 |
3,1–6,0 |
Edelstahl A2 |
| M12 |
23 |
15,9 |
23 |
12 |
2 |
1,0–4,0 |
Edelstahl A2 |
Passende Produkte
Materialeigenschaften
Edelstahl A2 bietet eine hohe Korrosionsbeständigkeit und eignet sich ideal für den Einsatz im Außenbereich.
FAQ
Was ist eine Flachkopf-Einnietmutter?
Eine Einnietmutter mit Flachkopf bietet eine größere Auflagefläche und sorgt für eine stabile Verbindung.
Wann sollte Flachkopf verwendet werden?
Wenn keine bündige Oberfläche erforderlich ist und maximale Stabilität gewünscht wird.
Was bedeutet Klemmbereich?
Der Klemmbereich beschreibt die Materialstärke, für die die Einnietmutter geeignet ist.
